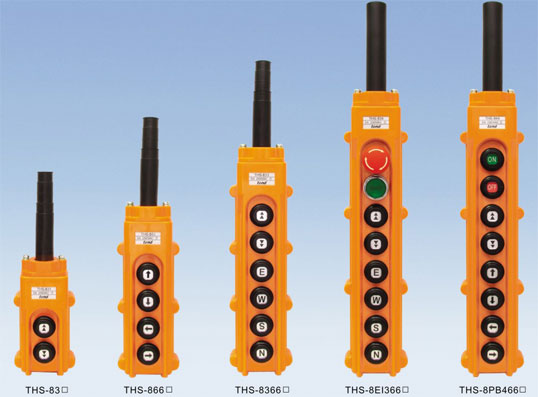

■間接式吊車按鈕開關(防雨型)
|
■特征:
● 本開關為防水之懸吊式吊車開關，外殼采用ABS樹脂，絕緣佳，即使屋外使用，亦安全無虞。
● 單速開關采機械連鎖配線，雙速開關采電氣連鎖配線，可防止馬達正逆短路現象。
● 雙段速開關可依使用者配額，分為第一段寸動，第二段為快速移動。
● 本開關可選用緊急開關、指示燈、按鈕開關、選擇開關、鑰匙開關或單獨封閉、搭配使用，變化性
高。鑰匙開關額定電流1th=10A。
● 單速與變速可配合選用，變化性及機能性佳。 |
| ■特征 |
| 接點座型號 |
規格 |
電纜線外徑 |
接線端子 |
備注 |
| THS83C |
2A500VAC
5A250VAC
|
二點 |
Φ11.4~Φ12.6 |
M4 |
控制電磁開關 |
| 四點 |
Φ14.3~Φ15.5 |
| THS86C |
2A500VAC
5A250VAC |
六點 |
Φ17.2~Φ18.5 |
| 八點 |
Φ15.7~Φ17.1 |
| ■型號說明 |
1.空白代表中文貼紙，A代表單箭頭貼紙，E代表英文貼紙。
2.間接式雙段速(代號3及4)為雙箭頭貼紙，不另加注貼紙代號A。 |
| |
一、二點 |
三、四點 |
五、六點 |
七、八點 |
貼紙 |
| THS-8 |
3 |
|
|
|
空白
A
E |
| THS-8 |
3 |
3 |
|
|
| THS-8 |
6 |
6 |
6 |
|
| THS-8 |
EP |
6 |
6 |
6 |
|
| 項次 |
代號 |
說明 |
 |
| 控制型式 |
3 |
間接式雙段速(電氣連鎖) |
| 4 |
間接式雙段速(機械連鎖) |
| 6 |
間接式單段速 |
| 按鈕開關 |
EX |
緊急開關+防水橡膠 |
| E8 |
緊急開關+平頭按鈕 |
| EI |
緊急開關+照光式按鈕 |
| EK |
緊急開關+鑰匙開關 |
| EP |
緊急開關+指示燈 |
| ES |
緊急開關+選擇開關 |
| PB |
on-of按鈕開關(1A) |
|
 |
|
|
