| ■特性 |
●本系列開關依電流容量分為16A~66A共五種
●安裝方式分為固定式(固定在操作面板上)與分離式(接點座固定在控制箱內,上座與把手固定在控制箱
上蓋)
● 分離式可安裝於TBR-N(標准鋁軌-寬軌)上
● 切換把手有標准型及圖形兩種,標准型有紅/黃色及黑/銀色,圖形有紅/黃色及黑/灰色 |
| ■型號說明 |
 |
| 項次 |
代號 |
說明 |
| 1.容量 |
TDS16 |
16A |
| TDS25 |
25A |
| TDS33 |
33A |
| TDS40 |
40A |
| TDS66 |
66A |
| 2.固定方式 |
F |
固定式 |
| B |
分離式 |
| E |
控制盒 |
| 3.把手型式 |
S |
標准把手 |
| R |
圓開把手 |
| 4.顏色 |
B |
黑/銀色 |
| R |
紅/黃 |
| 5.連杆長度 |
1 |
50mm |
| 2 |
100mm |
| 3 |
250mm |
| 4 |
300mm |

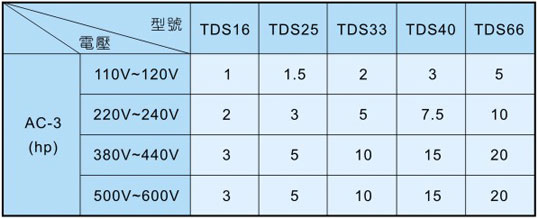

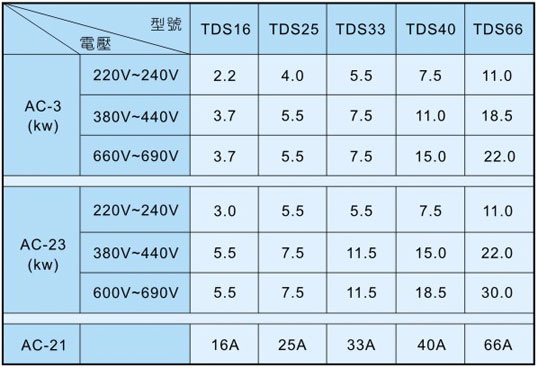

| ■規格 |
 |
 |

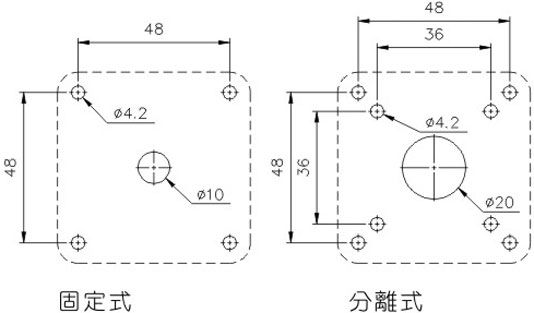

| ■面板固定孔 |
 |

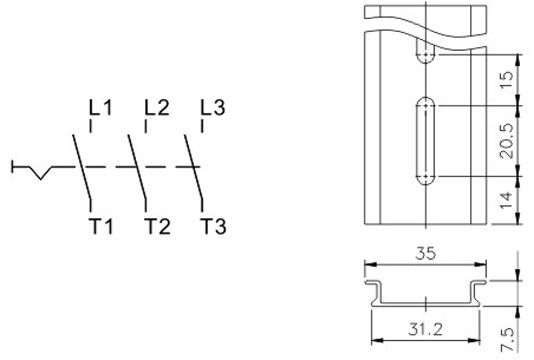

| ■連線圖 ■TBR-N(尺寸圖) |
 |
|
|
