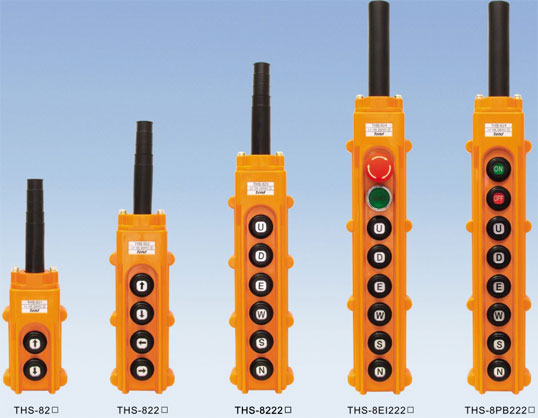

■直接式吊車按鈕開關(防雨型)
|
■特征:
● 本開關可直接控制三相馬達,可免使用電磁開關,降低成本,連線容易。
● 本開關為防水之懸態式吊車開關，外殼采用ABS樹脂，絕緣佳，即使屋外使用，亦安全無虞。
● 本開關采機械連鎖配線，可防止馬達正逆短路現象。
● 本開關可選用緊急開關、指示燈、按鈕開關、選擇開關、鑰匙開關或單獨封閉、搭配使用，變化性
高。選用開關額定電流1th=10A。 |
| ■特征 |
| 接點座型號 |
規格 |
電纜線外徑 |
接線端子 |
備注 |
| THS82C |
三相
200/220VAC
400/440VAC
2.2KW
|
二點 |
Φ11.3~Φ13.5 |
M3.5 |
直接控制電動機 |
| 四點 |
Φ13.3~Φ16.5 |
| 六點 |
Φ16.3~Φ19.5 |
| 八點 |
Φ19.3~Φ22.5 |

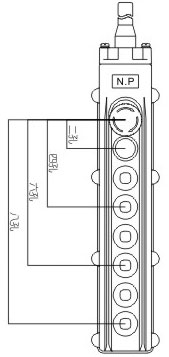

| ■型號說明 |
| 1.空白代表中文貼紙，A代表單箭頭貼紙，E代表英文貼紙。 |
| |
一、二點 |
三、四點 |
五、六點 |
七、八點 |
貼紙 |
| THS-8 |
2 |
|
|
|
空白
A
E |
| THS-8 |
2 |
2 |
|
|
| THS-8 |
ES |
2 |
2 |
|
| THS-8 |
EP |
2 |
2 |
2 |
|
| 項次 |
代號 |
說明 |
 |
| 控制形式 |
2 |
直接式單段速 |
| 按鈕開關 |
EX |
緊急開關+防水橡膠 |
| EB |
緊急開關+平頭按鈕 |
| EI |
緊急開關+照光式按鈕 |
| EK |
緊急開關+鑰匙開關 |
| EP |
緊急開關+指示燈 |
| ES |
緊急開關+選擇開關 |
| PB |
on-off按鈕開關(1A) |
|
 |
|
|
