| ■TS2 Φ22/Φ25系列 |
| ■照光按鈕裝配尺寸 |

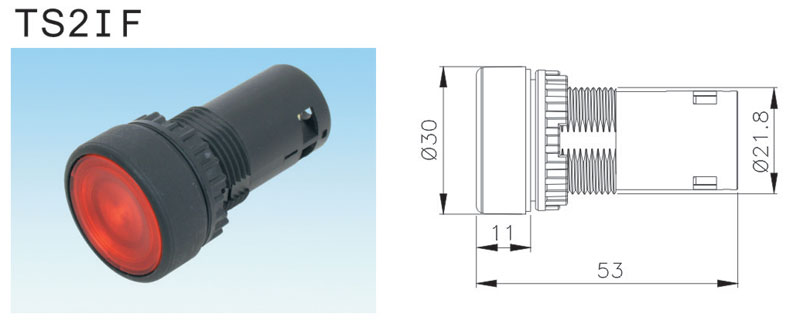

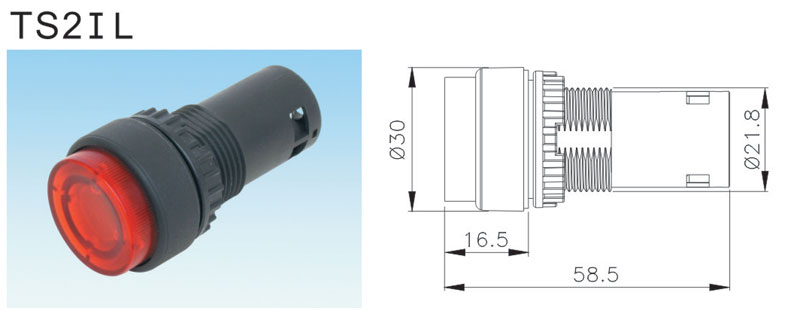

| TS2IL |

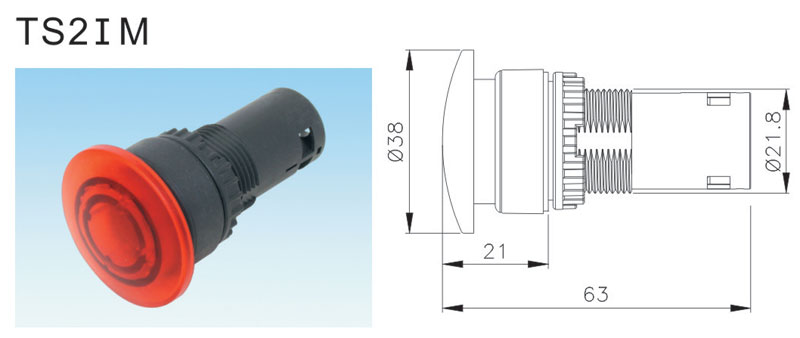

TS2IM |
 |
 |
|
| ■直接式照光按鈕接點圖 |
| 型 式 |
TN2-A |
TN2-B |
| 接 點 |
1a |
1b |
| 接點圖 |
|
|
|
| ■型號說明 |
|
| 項次 |
代號 |
說明 |
| 1.固定孔徑 |
TS2 |
Φ22mm/Φ25mm |
| 2.型 式 |
IL
IM |
凸頭
大頭 |
| 3.電 壓 |
1
2
5
6
7
8
9 |
110VAC LED燈泡
220VAC LED燈泡
6VAC/DC 鎢絲、LED燈泡
18VAC/DC 鎢絲燈泡
24VAC/DC 鎢絲燈泡、LED燈泡
30VAC/DC 鎢絲燈泡
12VAC/DC 鎢絲燈泡、LED燈泡 |
| 4.顏 色 |
R
G
O
W
BL |
紅
綠
橙
白
藍 |
| 5.燈泡種類 |
I
L |
鎢絲燈泡
LED燈泡 |
| 6.接點種類 |
A
B |
1a
1b |
|
| |
|
|
