| ■TS2 Φ22/Φ25系列 |
| ■燈泡外觀尺寸 |

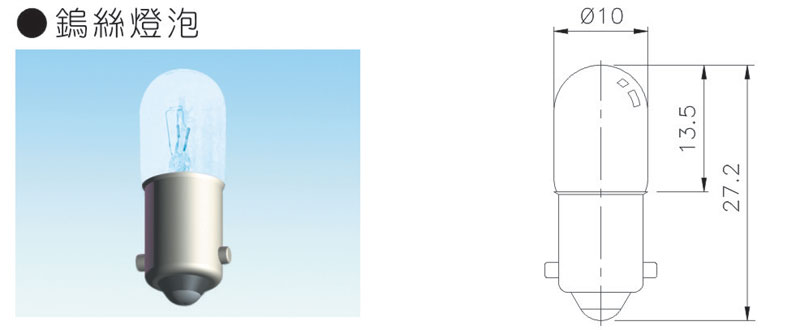

| ●鎢絲燈泡 |

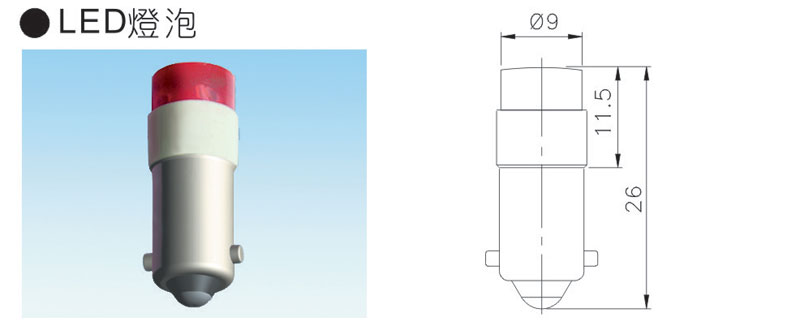

●LED燈泡 |
 |
 |
|
| ■裝配孔徑與距離(Φ22/Φ25系列) |
尺寸說明：所有尺寸均為30mm |
 |
系 列 |
Φ22 |
Φ25 |
A |
指示燈.按鈕.選擇. |
31min. |
| 大頭 |
39min. |
B |
所有機種 |
11.2 |
12.7 |
C |
所有機種 |
22.4 |
25.4 |
|
|
| ■接點額定值 |
交
流 |
AC11 |
AC24V |
AC110V |
AC220V |
AC380V |
AC440V |
| 電感負載 |
7.5A |
4.5A |
3A |
2A |
2A |
| 電阻負載 |
7.5A |
7.5A |
4.5A |
4A |
4A |
|
直
流 |
DC11 |
DC24V |
DC110V |
DC220V |
DC380V |
| 電感負載 |
1.5A |
0.5A |
0.2A |
0.1A |
| DC14 |
DC24V |
DC220V |
DC220V |
DC380V |
| 電阻負載 |
10A |
2A |
0.6A |
0.2A |
|
| ■特性 |
動作頻率 |
機 械 |
複歸式按鈕為60次/分,其餘為30次/分 |
電 氣 |
30次/分 |
壽 命 |
機 械 |
複歸式按鈕為3,000,000次,其餘為300,000次 |
電 氣 |
複歸式按鈕為500,000次,其餘為200,000 |
沖 擊 |
耐 久 |
1000m/s2 |
誤動作 |
非照光式複歸按鈕為1000m/s2,其餘為250m/s2 |
振 動 |
誤動作 |
10~55Hz |
接觸電阻 |
50mΩ以下(初期值) |
絕緣電阻 |
500VDC電壓下，100MΩ以上 |
耐 電 壓 |
AC2500V之電壓測試一分鐘，無短路，破壞，燒毀等異常現象 |
周圍溫度 |
-20℃∼+60℃ |
周圍溫度 |
45∼85%RH |
|
| ■接點圖 |
| 型式 |
TS2-A |
TS2-B |
TS2-C |
TS2-A |
TS2-2B |
| 接點 |
1a |
1b |
1a1b |
2a |
2b |
| 接點圖 |
 |
 |
 |
 |
 |
|
| ■燈泡種類與規格(含照光式與指示燈) |
| 燈光種類 |
代號 |
額定電壓 |
代號 |
操作電壓 |
額定電流 |
顏色 |
代號 |
型號編排 |
| 鎢絲燈泡 |
I |
6VAC/DC |
6 |
6VAC/DC |
150mA |
無 |
空白 |
 |
| 12VAC/DC |
12 |
12VAC/DC |
100mA |
| 18VAC/DC |
18 |
18VAC/DC |
66mA |
| 24VAC/DC |
24 |
24VAC/DC |
50mA |
| 30VAC/DC |
30 |
30VAC/DC |
40mA |
| LED燈泡 |
L |
6VAC/DC |
6 |
6VAC/DC |
9~13mA |
綠 藍
綠 白
橙 |
R BL
G W
O |
 |
| 12VAC/DC |
12 |
12VAC/DC |
9~13mA |
| 24VAC/DC |
24 |
24VAC/DC |
8~13mA |
| 110VAC |
110 |
110VAC |
3~5mA |
| 220VAC |
220 |
220VAC |
3~5mA |
|
| |
|
|
