■軌道式端子盤

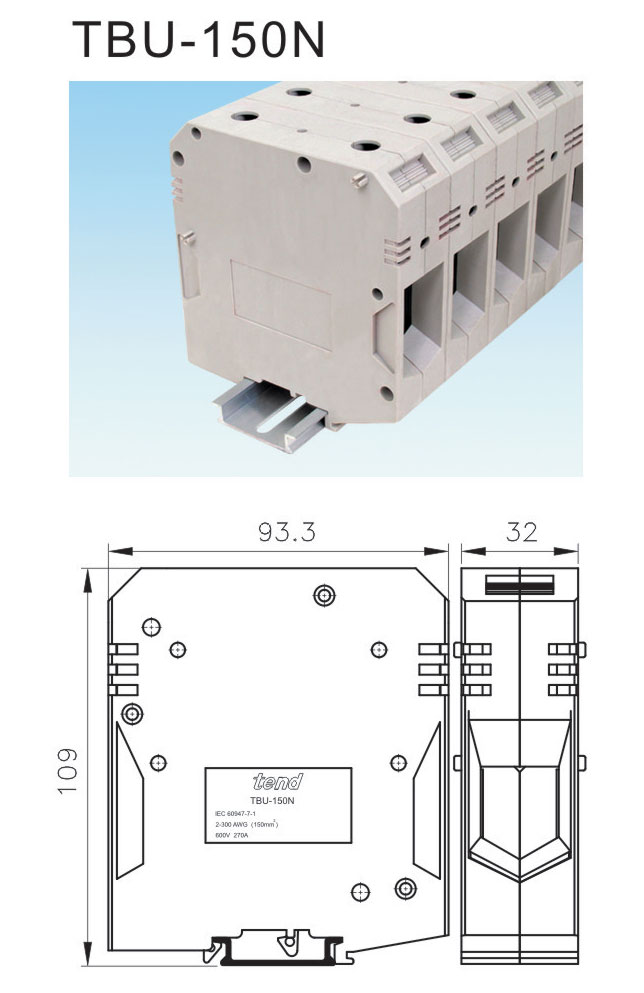

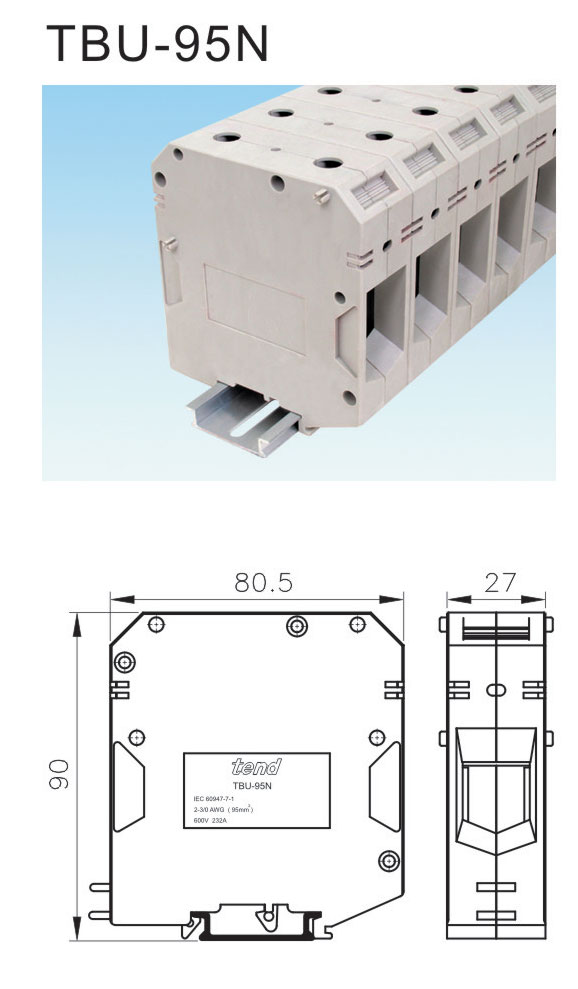

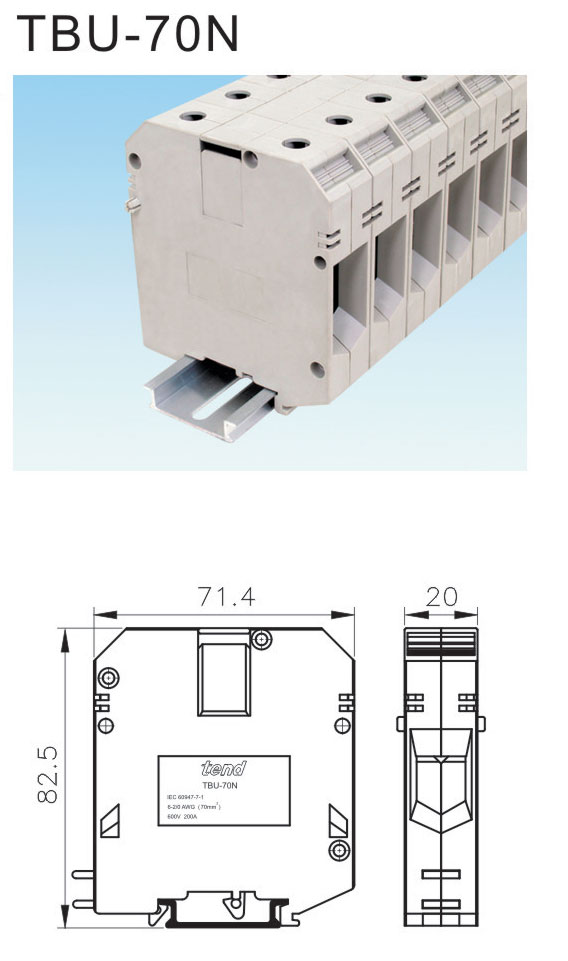

■外形尺寸
TBU-70N TBU-95N TBU-150N
■特征
●TBU系列的端子盤可配在TBR-N及TBU-N兩種導軌上。
●采用框式壓線，材料為經淬火硬化並經鍍鋅純化的優質鋼板。
●可搭配適合的短路片及標示牌,產品的設計符合IEC60947-7-1等國際標准。
規格 IEC IEC IEC
額定電流 200A 232A 269A
額定電壓 1000V 1000V 1000V
電線截面積 70mm2 95mm2 150mm2
單芯線 6-2/0AWG 2-3/0AWG 2-300AWG
多芯線 6-2/0AWG 2-3/0AWG 2-300AWG
耐電壓 5KV 5KV 5KV
扭力 50kgf.cm 90kgf.cm 165kgf.cm
螺絲 M6 M8 M10
剝線長度 25~30mm 30~35mm 35~40mm
配件  外觀 型號 包裝數
標示牌 TBU50N-A 50
擋片 TBU35N-F 10
側蓋 —— ——
通用導軌 TBR-N(鋁)/TBR-S(鋼) 1M/條
  TBU-N(鋁)/TBU-S(鋼) 1M/條
配件  外觀 型號 包裝數
標示牌 TBU50N-A 50
擋片 TBU35N-F 10
側蓋 —— ——
通用導軌 TBR-N(鋁)/TBR-S(鋼) 1M/條
  TBU-N(鋁)/TBU-S(鋼) 1M/條
配件  外觀 型號 包裝數
標示牌 TBU50N-A 50
擋片 TBU35N-F 10
側蓋 —— ——
通用導軌 TBR-N(鋁)/TBR-S(鋼) 1M/條
  TBU-N(鋁)/TBU-S(鋼) 1M/條
