■軌道式端子盤

■外形尺寸

TBU-10N TBU-16N

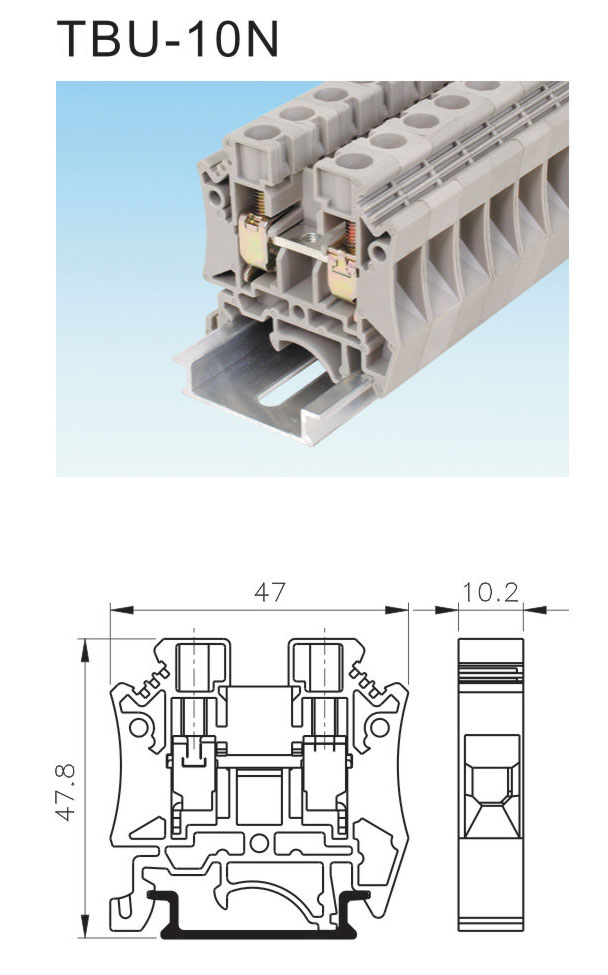

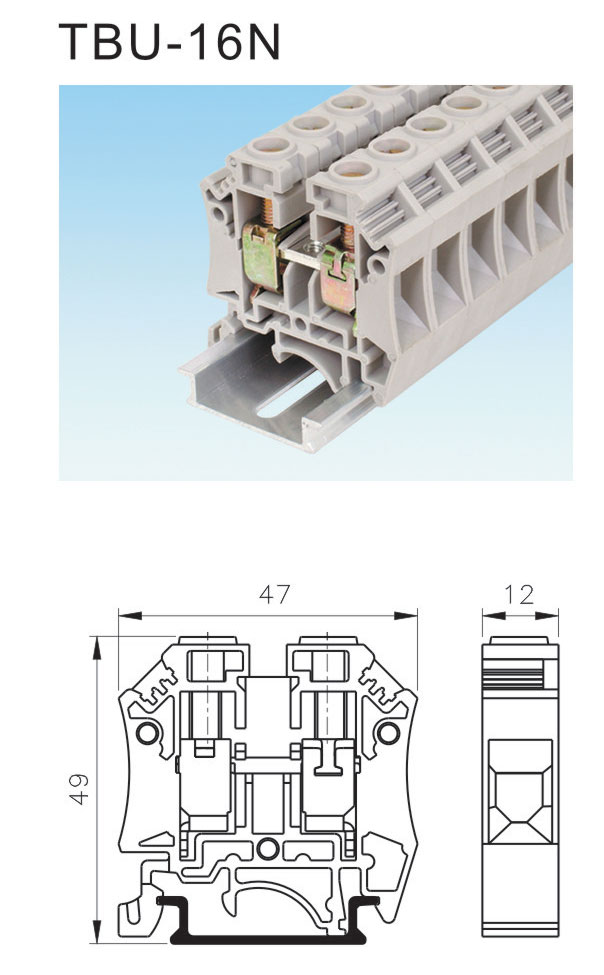

點擊查看TBU-10N尺寸圖 點擊查看TBU-16N尺寸圖
TBU-35N TBU-50N

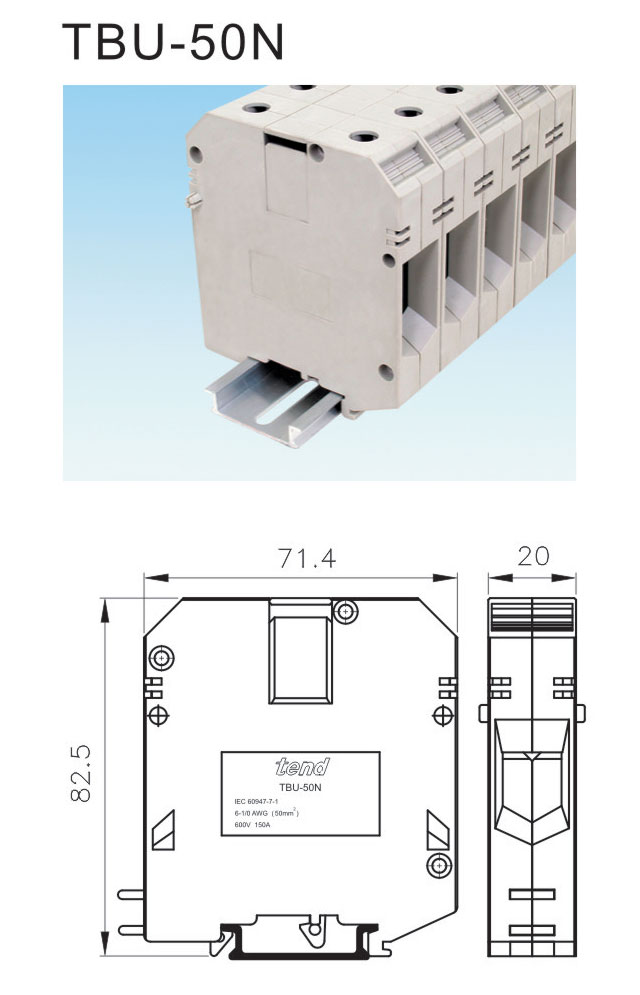

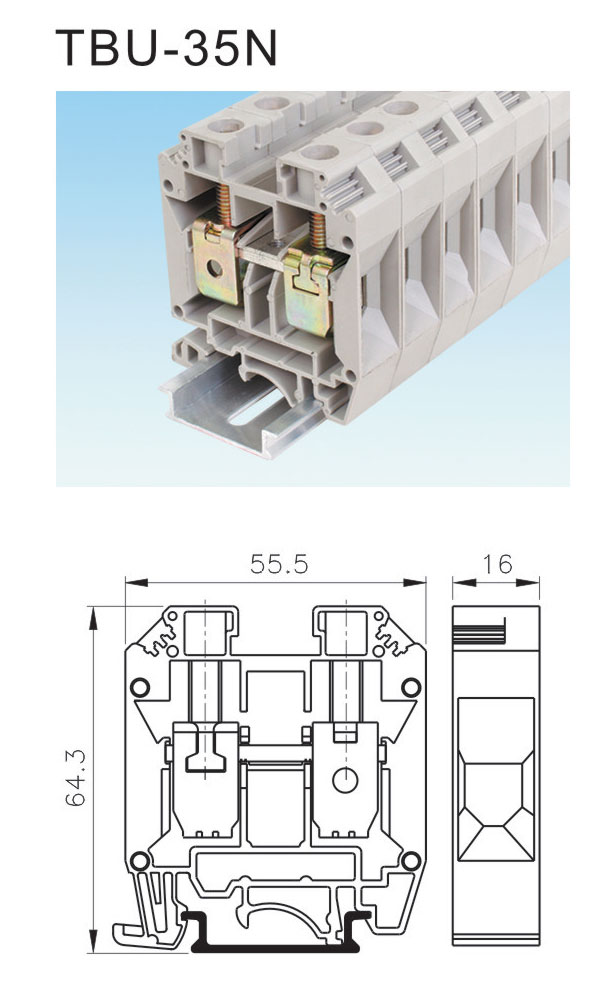

點擊查看TBU-35N尺寸圖 點擊查看TBU-50N尺寸圖
規格 IEC IEC IEC IEC
額定電流 57A 76A 125A 150A
額定電壓 800V 800V 800V 1000V
電線截面圖 10mm2 16mm2 35mm2 50mm2
單芯線 16-6AWG 14-6AWG 12-2AWG 6-1/0AWG
多芯線 16-6AWG 14-6AWG 12-2AWG 6-1/0AWG
耐電壓 5KV 5KV 5KV 5KV
扭力 16kgf.cm 30kgf.cm 50kgf.cm 50kgf.cm
螺絲 M4 M5 M6 M6
剝線長度 10~12mm 10~12mm 15~20mm 25~30mm
配件  外觀 型號 包裝數
標示牌 TBU10N-A 100
擋片 TBU2.5N-F 10
側蓋 TBU2.5N-H 100
通用導軌 TBR-N(鋁)/TBR-S(鋼) 1M/條
  TBU-N(鋁)/TBU-S(鋼) 1M/條
上連接片 TBU10N-CU2     2P 50
  TBU10N-CU3     3P 50
  TBU10N-CU4     4P 50
  TBU10N-CU10   10P 20
側連接片 TBU10N-CS2     2P 50
  TBU10N-CS3     3P 50
  TBU10N-CS4     4P 50
  TBU10N-CS10   10P 20
配件  外觀 型號 包裝數
標示牌 TBU10N-A 100
擋片 TBU2.5N-F 10
側蓋 TBU2.5N-H 100
通用導軌 TBR-N(鋁)/TBR-S(鋼) 1M/條
  TBU-N(鋁)/TBU-S(鋼) 1M/條
上連接片 TBU16N-CU2     2P 50
  TBU16N-CU3     3P 50
  TBU16N-CU4     4P 50
  TBU16N-CU10   10P 20
側連接片 TBU16N-CS2     2P 50
  TBU16N-CS3     3P 50
  TBU16N-CS4     4P 50
  TBU16N-CS10   10P 20
配件  外觀 型號 包裝數
標示牌 TBU10N-A 100
擋片 TBU35N-F 10
側蓋 TBU35N-H 100
通用導軌 TBR-N(鋁)/TBR-S(鋼) 1M/條
  TBU-N(鋁)/TBU-S(鋼) 1M/條
上連接片 TBU35N-CU2     2P 50
  TBU35N-CU3     3P 50
  TBU35N-CU4     4P 50
  TBU35N-CU10   10P 20
側連接片 TBU35N-CS2     2P 50
  TBU35N-CS3     3P 50
  TBU35N-CS4     4P 50
  TBU35N-CS10   10P 20
配件  外觀 型號 包裝數
標示牌 TBU50N-A 50
擋片 TBU50N-F 10
側蓋 —— ——
通用導軌 TBR-N(鋁)/TBR-S(鋼) 1M/條
  TBU-N(鋁)/TBU-S(鋼) 1M/條
