| ■TS2 Φ22/Φ25系列 |
| ■灯泡外观尺寸 |

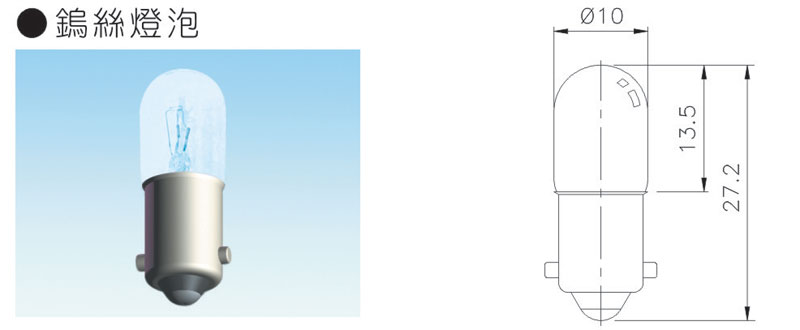

| ●钨丝灯泡 |

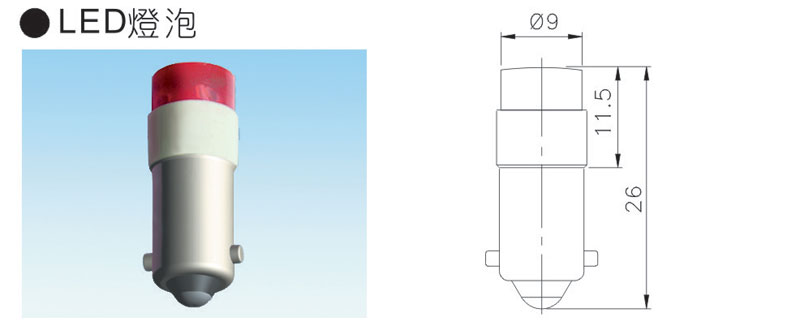

●LED灯泡 |
 |
 |
|
| ■装配孔径与距离(Φ22/Φ25系列) |
尺寸说明：所有尺寸均为30mm |
 |
系 列 |
Φ22 |
Φ25 |
A |
指示灯.按钮.选择. |
31min. |
| 大头 |
39min. |
B |
所有机种 |
11.2 |
12.7 |
C |
所有机种 |
22.4 |
25.4 |
|
|
| ■接点额定值 |
交
流 |
AC11 |
AC24V |
AC110V |
AC220V |
AC380V |
AC440V |
| 电感负载 |
7.5A |
4.5A |
3A |
2A |
2A |
| 电阻负载 |
7.5A |
7.5A |
4.5A |
4A |
4A |
|
直
流 |
DC11 |
DC24V |
DC110V |
DC220V |
DC380V |
| 电感负载 |
1.5A |
0.5A |
0.2A |
0.1A |
| DC14 |
DC24V |
DC220V |
DC220V |
DC380V |
| 电阻负载 |
10A |
2A |
0.6A |
0.2A |
|
| ■特性 |
动作频率 |
机 械 |
复归式按钮为60次/分,其余为30次/分 |
电 气 |
30次/分 |
寿 命 |
机 械 |
复归式按钮为3,000,000次,其余为300,000次 |
电 气 |
复归式按钮为500,000次,其余为200,000 |
冲 击 |
耐 久 |
1000m/s2 |
误动作 |
非照光式复归按钮为1000m/s2,其余为250m/s2 |
振 动 |
误动作 |
10~55Hz |
接触电阻 |
50mΩ以下(初期值) |
绝缘电阻 |
500VDC电压下，100MΩ以上 |
耐 电 压 |
AC2500V之电压测试一分钟，无短路，破坏，烧毁等异常现象 |
周围温度 |
-20℃～+60℃ |
周围温度 |
45～85%RH |
|
| ■接点图 |
| 型式 |
TS2-A |
TS2-B |
TS2-C |
TS2-A |
TS2-2B |
| 接点 |
1a |
1b |
1a1b |
2a |
2b |
| 接点图 |
 |
 |
 |
 |
 |
|
| ■灯泡种类与规格(含照光式与指示灯) |
| 灯光种类 |
代号 |
额定电压 |
代号 |
操作电压 |
额定电流 |
颜色 |
代号 |
型号编排 |
| 钨丝灯泡 |
I |
6VAC/DC |
6 |
6VAC/DC |
150mA |
无 |
空白 |
 |
| 12VAC/DC |
12 |
12VAC/DC |
100mA |
| 18VAC/DC |
18 |
18VAC/DC |
66mA |
| 24VAC/DC |
24 |
24VAC/DC |
50mA |
| 30VAC/DC |
30 |
30VAC/DC |
40mA |
| LED灯泡 |
L |
6VAC/DC |
6 |
6VAC/DC |
9~13mA |
绿 蓝
绿 白
橙 |
R BL
G W
O |
 |
| 12VAC/DC |
12 |
12VAC/DC |
9~13mA |
| 24VAC/DC |
24 |
24VAC/DC |
8~13mA |
| 110VAC |
110 |
110VAC |
3~5mA |
| 220VAC |
220 |
220VAC |
3~5mA |
|
| |
|
|
