| ■上座型号说明 |
 |
项次 |
代号 |
说明 |
| 1.固定孔径 |
2 |
Φ22/Φ25 |
| 3 |
Φ30 |
| 2.把手 |
S |
短把手 |
| K |
钥匙 |

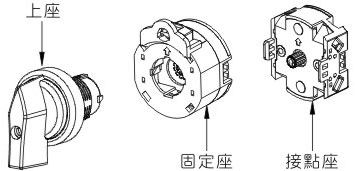

| ■订购组件自行组装,请参阅右下侧组装示意图及本页上的组件型号说明 |
|
| ■外观尺寸 |

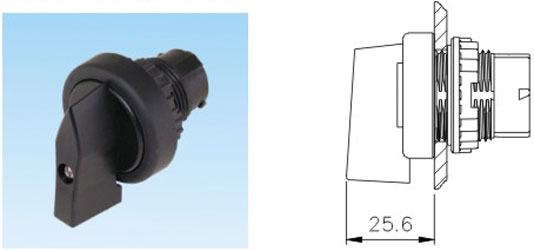

| TCS2S、TCS3S |
 |

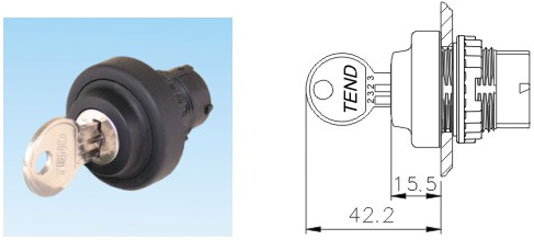

| TCS2K、TCS3K |
 |
| ■固定座型号说明 |
项次 |
代号 |
说明 |
 |
1.段数 |
2~8 |
2~8段 |
| 2.度数 |
4 |
45° |
| 9 |
90° |
3.动作特性
(限45°2段、3段用) |
空白 |
保持 |
| R |
复归(90°无复归) |

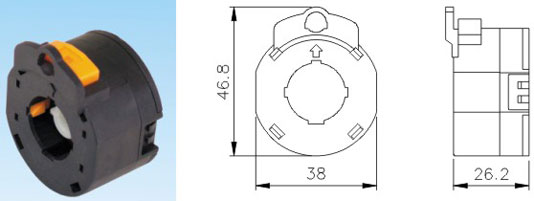

| ■外观尺寸 |
| TCS□□□ |
 |
| ■固定座型号说明 |
项次 |
代号 |
说明 |
 |
1.容量 |
1 |
10A |
| 2 |
16A |
| 3 |
25A |
| 2.接点数量 |
S |
单接点 |
| C |
双接点 |
| 3.接点座编号 |
C01~CA1 |
— |

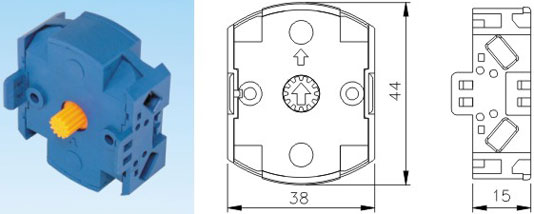

| ■外观尺寸 |
| TCS□-C01~CA1/TCS□-S01~SA1 |
 |
|
|
