| ■轨道式端子盘 |

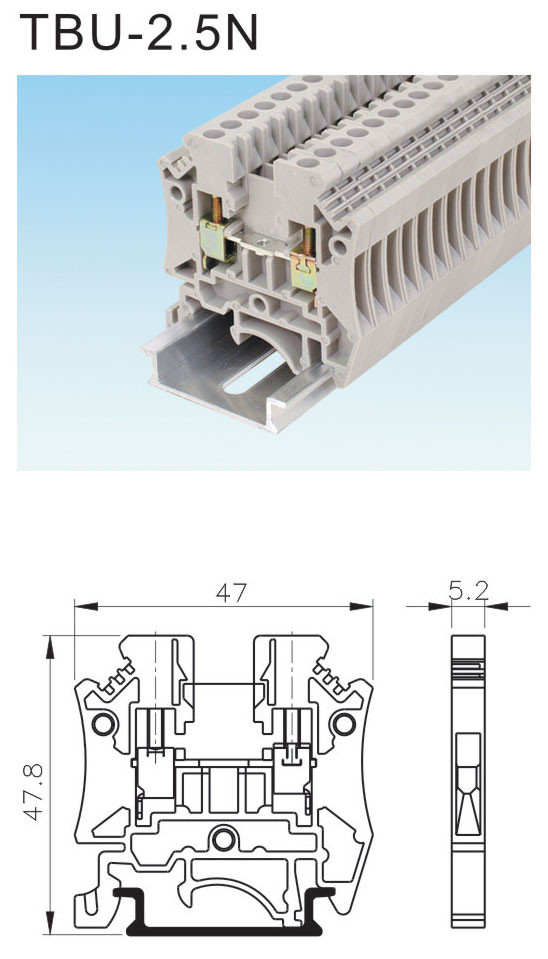

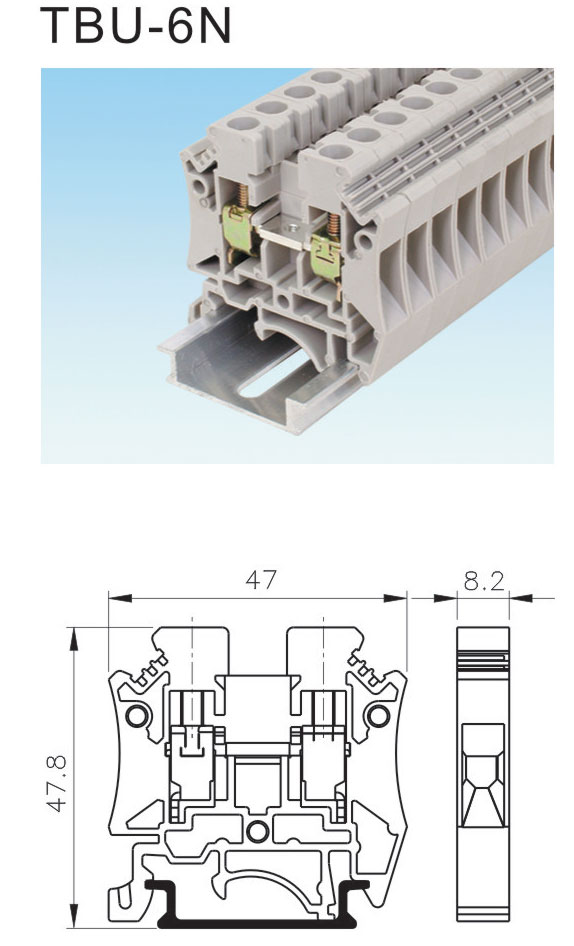

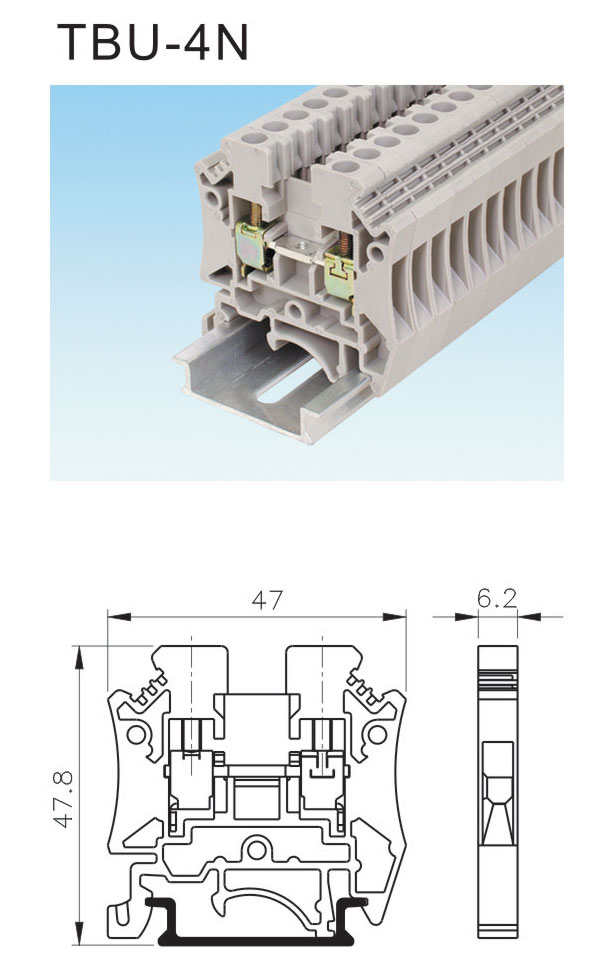

| ■外形尺寸 |
|
| ■特征 |
●TBU系列的端子盘可配在TBR-N及TBU-N两种导轨上。
●采用框式压线，材料为经淬火硬化并经镀锌纯化的优质钢板。
●可搭配适合的短路片及标示牌,产品的设计符合IEC60947-7-1等国际标准。 |
| 规格 |
IEC |
IEC |
IEC |
| 额定电流 |
24A |
32A |
41A |
| 额定电压 |
800V |
800V |
800V |
| 电线截面积 |
2.5mm2 |
4mm2 |
6mm2 |
| 单芯线 |
22-12AWG |
22-10AWG |
20-8AWG |
| 多芯线 |
22-12AWG |
22-10AWG |
20-8AWG |
| 耐电压 |
5KV |
5KV |
5KV |
| 扭力 |
4kgf.cm |
6kgf.cm |
10kgf.cm |
| 螺丝 |
M2.6 |
M3 |
M3.5 |
| 剥线长度 |
10~12mm |
10~12mm |
10~12mm |
|
| 配件 |
外观 |
型号 |
包装数 |
| 标示牌 |
 |
TBU2.5N-A |
100 |
| 挡片 |
 |
TBU2.5N-F |
10 |
| 侧盖 |
 |
TBU2.5N-H |
100 |
| 通用导轨 |
 |
TBR-N(铝)/TBR-S(钢) |
1M/条 |
| |
 |
TBU-N(铝)/TBU-S(钢) |
1M/条 |
| 上连接片 |
 |
TBU2.5N-CU2 2P |
50 |
| |
 |
TBU2.5N-CU3 3P |
50 |
| |
 |
TBU2.5N-CU4 4P |
50 |
| |
 |
TBU2.5N-CU10 10P |
20 |
| 侧连接片 |
 |
TBU2.5N-CS2 2P |
50 |
| |
 |
TBU2.5N-CS3 3P |
50 |
| |
 |
TBU2.5N-CS4 4P |
50 |
| |
 |
TBU2.5N-CS10 10P |
20 |
|
| 配件 |
外观 |
型号 |
包装数 |
| 标示牌 |
|
TBU4N-A |
100 |
| 挡片 |
|
TBU2.5N-F |
10 |
| 侧盖 |
|
TBU2.5N-H |
100 |
| 通用导轨 |
|
TBR-N(铝)/TBR-S(钢) |
1M/条 |
| |
|
TBU-N(铝)/TBU-S(钢) |
1M/条 |
| 上连接片 |
|
TBU4N-CU2 2P |
50 |
| |
|
TBU4N-CU3 3P |
50 |
| |
|
TBU4N-CU4 4P |
50 |
| |
|
TBU4N-CU10 10P |
20 |
| 侧连接片 |
|
TBU4N-CS2 2P |
50 |
| |
|
TBU4N-CS3 3P |
50 |
| |
|
TBU4N-CS4 4P |
50 |
| |
|
TBU4N-CS10 10P |
20 |
|
| 配件 |
外观 |
型号 |
包装数 |
| 标示牌 |
|
TBU6N-A |
100 |
| 挡片 |
|
TBU2.5N-F |
10 |
| 侧盖 |
|
TBU2.5N-H |
100 |
| 通用导轨 |
|
TBR-N(铝)/TBR-S(钢) |
1M/条 |
| |
|
TBU-N(铝)/TBU-S(钢) |
1M/条 |
| 上连接片 |
|
TBU6N-CU2 2P |
50 |
| |
|
TBU6N-CU3 3P |
50 |
| |
|
TBU6N-CU4 4P |
50 |
| |
|
TBU6N-CU10 10P |
20 |
| 侧连接片 |
|
TBU6N-CS2 2P |
50 |
| |
|
TBU6N-CS3 3P |
50 |
| |
|
TBU6N-CS4 4P |
50 |
| |
|
TBU6N-CS10 10P |
20 |
|
| |
|
