小型微動開關
  小型微動開關













■小型微動開關
■特征
● 引動器種類廣泛         ● 高精確度         ● 廣泛操作速度範圍
■型號說明                                                                ●接點構成

●安裝孔加工尺寸

  安裝時請用M3螺絲及平墊圈，彈簧

  墊圈堅牢地安裝，適合扭力為0.39

  ∼0.59N.m{4~6Kg.cm}.
   項次     代號     說明
   1.額定電流     10
    16
    21		     10A
    16A
    21A
   2.引動器     0
    1
    2
    3
    4
    5
    6		     按鈕型
    長柄型
    短柄型
    長滑輪型
    短滑輪型
    加長柄型
    曲柄型
   3.接點規格     空白
    S		     1C(com  下端子)
    1C(com  側端子)
   4.端子規格     C
    D		     #250型端子
    #187型端子

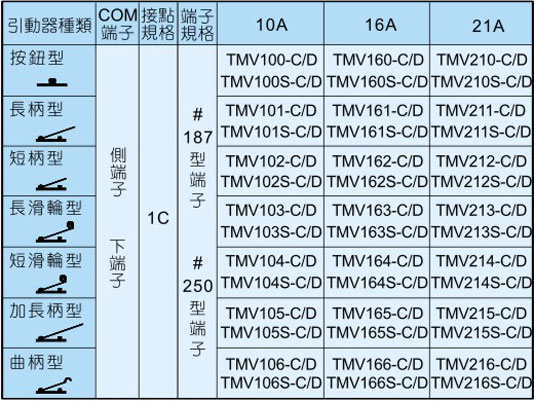

■種類

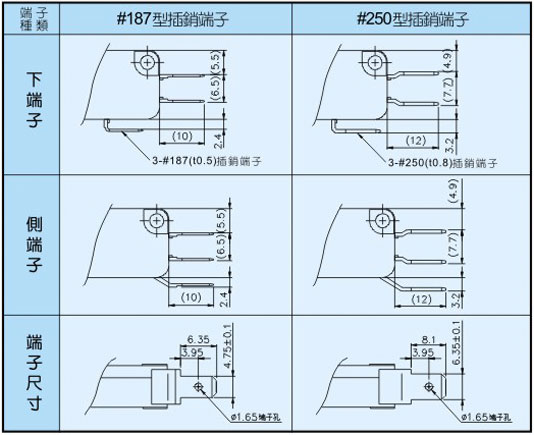

■端子種類及形狀
■規格

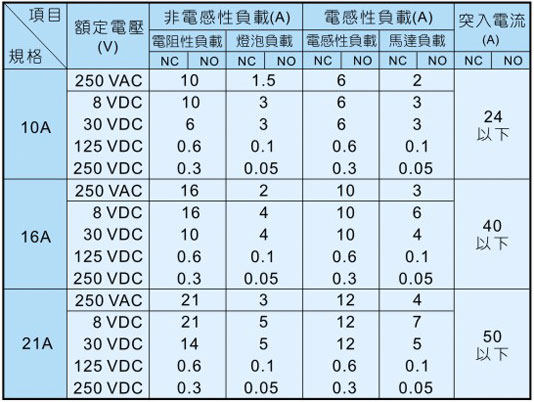

●額定值
●特性
項    目
型    式

TMV 10型系列
TMV 16型系列
TMV 21型系列
  操作速度      0.1mm~1m/s (按鈕型)
  動作頻率      機械:240 operations/min
     電氣:20 operations/min
  絕緣電阻      100MΩ 以上(在500 VDC以下)
  接點電阻      15mΩ以下
  耐電壓   非連線
  端子間		      1,000VAC,50/60Hz,持續1分鐘
  載電流和無
  載電流零件
  間,端子和
  接地之間		      TMV 10型
     1,500VAC,50/60Hz,持續1分鐘
     TMV 16型   TMV21型
     2,000VAC,50/60Hz,持續1分鐘
  振動   誤動作      10∼55Hz,雙振幅1.5mm
  沖擊   耐久      最大1,000m/s2{約100G}
  誤動作
    最大200m/s2{約20G}     最大300m/s2{約30G}
  壽命   機械的      2,000萬次以上
  電氣的
    30萬次以上     10萬次以上
  使用周圍溫度      -25∼+65℃(但不結冰)
  使用周圍濕度      85%RH以下(+5~+35℃)
  重量      約7.2至8g

天得科技股份有限公司
