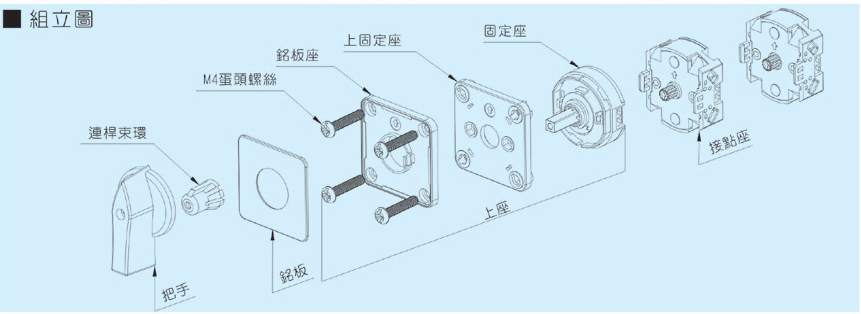

■ 組立圖
■ 48面板與64面板二系列，由把手、銘板、上座與接點座組成，可自行拆組。

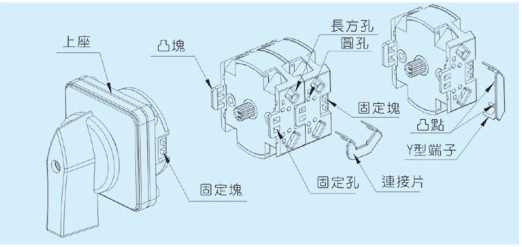

  ●上座與接點座之裝卸,接點座與接點座之裝卸
  ●上座與接點座之裝配:上座凸起之固定塊對准接點座之固定孔推入即可
  ●接點座與接點座裝配:接點座凸起之固定塊對准接點座之固定孔推入即可
  ●拆卸:以一字起子(螺絲刀),分別插入接點座之凸塊往上撬起,即可拆卸
  ●連接片組裝:將連接片上的Y型端子插入接點座兩側之長方形孔,並將連接片上的凸點壓入接點座上的圓孔即可.
